GZG\GZGF系列自同步惯性振动给料机

GZG\GZGF系列自同步惯性振动给料机

用途和特点
  GZG、GZGF系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业中,用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。例如向破碎、选煤、筛分、运输、包装机械等给料、配料等。GZG系列给料机为普通槽型,用于无特殊要求的物料给料,GZGF系列给料机为封闭槽形给料机,用于粉尘较大及挥发性物料的给料。
  惯性振动给料机可配套反接制动控制箱,该控制箱可使给料机在短时间内迅速停机,使给料机快速通过共振区。另外还具有过流、过压、断相保护作用,还可应用户要求,增加能耗制动、设备相比具有以下特点:
1、体积小、重量轻、结构简单紧凑;2、安装、维修方便,运行费用低;3、效率高,给料能力大;4、噪音低,有利于改善工作环境;5、耗电小,功率因数高;6、本设备在远超共振状态下工作,因而振幅稳定,运行可靠,对各种物料适应性较强;7、加配电机调速器后不需调整偏心块即可方便地无级调节给料量。

振动给料机又称振动喂料机。振动给料机在生产流程中,可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去,在砂石生产线中可为破碎机械连续均匀地喂料,并对物料进行粗筛分,广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。
振动给料机(喂料机)性能特点:振动平稳、工作可靠、寿命长;可以调节激振力,可随时改变和控制流量,调节方便稳定;振动电机为激振源,噪声低、耗电小、调节性能好,无冲料现象。结构简单、运行可靠、调节安装方便、重量轻、体积小、维护保养方便,当采用封闭式结构机身时可防止粉尘污染。


型号
槽型尺寸长×宽×高
(毫米)
生产率 吨/小时
最大给料粒度
(毫米)
振动频率
(次/分)
双振幅
(毫米)
振动器型号
额定电压
(伏)
额定电流
(安)
电源频率
(赫)
功率
(千瓦)
整机重量
(公斤)
水平
-100
GZG403 400×1000×200 30 40 100 1450 4 ZG405 380 2×0.73 50 2×0.25 171
GZG503 500×1000×200 60 85 150 4 ZG405 2×0.73 2×0.25 202
GZG633 630×1250×250 110 150 200 4 ZG410 2×1.53 2×0.55 379
GZG703# 700×1029×250 120 170 200 4 ZG410 2×1.53 2×0.55 389
GZG803 800×1500×250 160 230 250 4 ZG415 2×1.95 2×0.75 563
GZG903# 900×1483×250 180 250 250 4 ZG415 2×1.95 2×0.75 613
GZG1003 1000×1750×250 270 380 300 4 ZG420 2×2.71 2×1.1 762
GZG1103# 1100×1673×250 300 420 300 4 ZG420 2×2.71 2×1.1 854
GZG1253 1250×2000×315 460 650 350 4 ZG432 2×3.51 2×1.5 1099
GZG1303# 1300×2040×300 480 670 350 4 ZG432 2×3.51 2×1.5 1117
GZG1503# 1500×2250×300 720 1000 500 3.5 ZG440 2×5.19 2×2.2 1477
GZG1603 1600×2500×315 770 1100 500 4 ZG450 2×6.82 2×3.0 1555
GZG1803# 1800×2325×375 900 1200 500 3 ZG450 2×6.82 2×3.0 2350
GZG2003 2000×3000×400 1000 1400 500 2.5 ZG450 2×6.82 2×3.0 2705
GZG705# 700×1029×250 130 180 200 960 5 ZG609 2×1.66 2×0.55 385
GZG805 800×1500×250 170 250 250 5 ZG609 2×1.66 2×0.55 510
GZG905# 900×1483×250 200 270 250 5 ZG609 2×1.66 2×0.55 561
GZG1005 1000×1750×250 290 410 300 5 ZG612 2×2.14 2×0.75 652
GZG1105# 1100×1673×250 320 450 300 5 ZG618 2×2.97 2×1.1 795
GZG1255 1250×25000×315 500 700 350 5 ZG618 2×2.97 2×1.1 1002
GZG1305# 1300×2040×300 520 720 350 5 ZG625 22×3.84 2×1.5 1070
GZG1505# 1500×2250×300 780 1080 500 5 ZG636 2×5.55 2×2.2 1414
GZG1605 1600×2500×315 830 1190 500 5 ZG636 2×5.55 2×2.2 1720
GZG1805# 1800×2325×375 970 1320 500 5 ZG645 2×7.28 2×3.0 2280
GZG1256 1250×2000×315 500 700 350 5 ZG625 2×3.84 2×1.5 1081
GZG1306# 1300×2040×300 520 730 350 5 ZG625 2×3.84 2×1.5 1117
GZG1506# 1500×2250×300 780 1080 500 5 ZG636 2×5.55 2×2.2 1654
GZG1606 1600×2500×315 830 1190 500 5 ZG636 2×5.55 2×2.2 1720
GZG1806# 1800×2325×375 970 1300 500 5 ZG660 2×9.56 2×4.0 2985
GZG2006 2000×3000×400 1300 1800 500 5 ZG660 2×9.56 2×4.0 3166

1、型号末尾数字"3、4"为四级惯性电机"5、6"六级惯性电机;
2、型号末尾奇数"3、5"为轻型给料槽,偶数"4、6"为重型给料槽;
3、带"#"的型号,其槽体采用GZ系列电磁振动给料机相应尺寸;不带"#"的型号其槽体采用国际标准槽型;
GZGF系列自同步惯性振动给料机技术参数

型号 槽型尺寸宽×长×高
(毫米)
生产率t/h 最大给料粒度(mm) 振动频率
(次/分)
又振幅
(mm)
振动器型号 额定电压
(伏)
额定电流
(安)
功率
(千瓦)
整机重量
(公斤)
GZG403 400×1000×200 30 60 1450 4 ZG405 380 2×0.73 2×0.25 163
GZG503 500×1000×200 60 60 ZG405 2×0.73 2×0.25 202
GZG633 630×1250×250 110 80 ZG410 2×1.53 2×0.55 385
GZG703 700×1000×250 120 80 ZG415 2×1.95 2×0.75 414
GZG803 800×1500×250 150 80 ZG415 2×1.95 2×0.75 431
GZG903 900×1500×250 170 80 ZG415 2×1.95 2×0.75 605
GZG1003 1000×1750×315 250 100 ZG420 2×2.71 2×1.1 813
GZG1103 1100×1700×315 280 100 ZG420 2×2.71 2×1.1 893
GZG1253 1250×2000×315 320 100 ZG432 2×3.51 2×1.5 1072
GZG705 700×1000×250 120 80 960 6 ZG612 2×1.66 2×0.75 307
GZG805 800×1500×250 140 80 ZG612 2×1.66 2×0.75 501
GZG905 900×1500×250 160 80 ZG612 2×1.66 2×0.75 577
GZG1005 1000×1750×315 220 100 ZG618 2×2.97 2×1.1 817
GZG1105 1100×700×315 240 100 ZG618 2×1.97 2×1.1 894
GZG1255 1250×2000×315 270 100 ZG625 2×3.84 2×1.5 1077

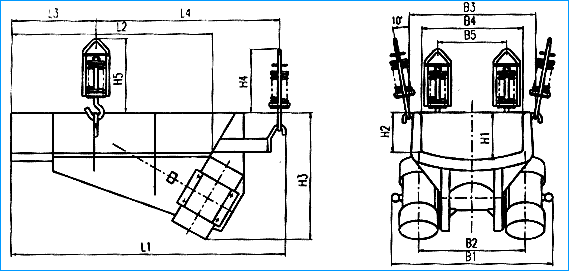

外形及安装尺寸

GZG系列自同步惯性振动给料机

型号
L1
L2
L3
L4
B1
B2
B3
B4
B5
H1
H2
H3
H4
H5
GZG403 1387 1000 361 950 750 480 500 400 287 200 166 600 202 302
GZG503 1374 1000 418 930 800 530 626 500 340 200 160 630 280 335
GZG633 1648 1250 515 1100 1000 674 782 630 410 250 204 767 313 395
GZG703 1548 1029 465 1050 1010 684 850 700 420 302 250 787 340 445
GZG803 1910 1500 550 1320 1180 862 957 800 583 250 193 850 307 618
GZG903 2003 1483 500 1470 1170 852 1057 900 573 307 250 960 283 564
GZG1003 2190 1750 650 1500 1362 962 1157 1000 633 250 192 900 348 564
GZG1103 2151 1673 630 1485 1362 962 1257 1100 633 320 250 970 338 636
GZG1253 2540 2000 750 1750 1506 1070 1426 1250 760 315 239 1030 384 660
GZG1303 2544 2040 750 1750 1556 1086 1470 1300 760 383 300 1084 299 660
GZG1503 2794 2250 800 1950 1776 1230 1676 1500 836 381.5 300 1220 330 693
GZG1603 3050 2500 910 2100 1850 1280 1776 1600 886 315 222 1110 410 693
GZG1803 2885 2325 735 2100 2210 1738 1980 1800 1352 478 375 1260 370 788
GZG2003 3490 3000 775 2665 2400 1838 2180 2000 1450 400 273 1220 507 840
GZG705 1548 1029 465 1050 1010 684 850 700 420 302 250 791 318 418
GZG805 1910 1500 550 1320 1180 854 957 800 583 250 193 850 305 616
GZG905 2003 1483 500 1470 1170 844 1057 900 573 307 250 960 238 519
GZG1005 2190 1750 650 1500 1238 912 1157 1000 631 250 192 912 346 562
GZG1105 2151 1673 630 1485 1362 962 1257 1100 631 320 250 980 275 566
GZG1255 2540 2000 750 1750 1506 1062 1426 1250 758 315 239 1009 376 668
GZG1305 2544 2040 750 1750 1556 1086 1476 1300 758 383 300 1119 315 674
GZG1505 2794 2250 800 1950 1776 1230 1676 1500 834 381.5 300 1220 330 692
GZG1605 3050 2500 910 2100 1876 1280 1776 1600 884 315 222 1101 433 724
GZG1805 2880 2325 735 2100 2210 1738 1980 1800 1352 478 375 1318 426 841
GZG1256 2534 2000 750 1750 1506 450 1426 1250 960 315 239 1075 404 680
GZG1306 2534 2040 750 1750 1556 450 1476 1300 960 385 300 1177 338 680
GZG1506 2784 2250 800 1950 1776 490 1681 1500 1065 381.5 300 1216 384 730
GZG1606 3044 2500 900 2100 1866 490 1781 1600 1065 315 222 1170 451 730
GZG1806 2925 2325 735 2140 2200 642 2000 1800 1351 478 375 1555 410 845
GZG2006 3680 3000 775 2855 2400 642 1351 2000 2200 400 273 1560 627 984

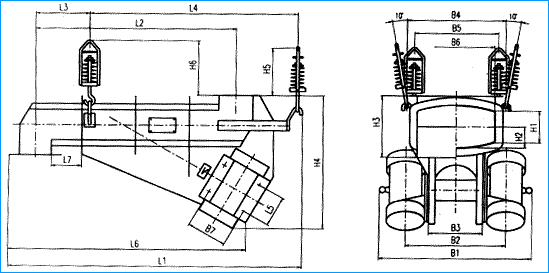

GZG系列自同步惯性振动给料机

GZG系列自同步惯性振动给料机

型号
L1
L2
L3
L4
L5
L6
L7
B1
B2
B3
B4
B5
B6
B7
H1
H2
H3
H4
H5
H6
GZG403 156 1000 250 1137 140 1050 194 688 440 260 496 450 400 190 200 137 406 720 174 194
GZG503 1590 1000 250 1148 140 1050 222 768 520 340 604 550 500 190 200 140 408 694 215 270
GZG633 1821 1250 300 1418 200 1340 215 1046 730 450 736 690 630 260 250 176.5 560 906 242 262
GZG703 1653 1000 250 1223 200 1150 215 1148 740 400 806 755 700 260 250 182 560 1015 277 307
GZG803 2323 1500 250 1823 200 1650 190 1198 790 450 916 865 800 260 250 179 560 1040 277 307
GZG903 2336 1500 250 1824 200 1650 188 1248 840 500 1020 965 900 260 250 182 562 1050 265 305
GZG1003 2593 1750 300 2027 205 1900 238 1232 830 550 1127 1075 1000 310 315 221 627 1092 255 295
GZG1103 2671 1700 300 2107 205 1900 238 1282 1000 600 1227 660 1100 310 315 226.5 627 1213 88 369
GZG1253 2770 2000 400 2027 218 2030 326 1382 1100 700 1406 758 1250 310 315 226.5 660 1230 100 360
GZG705 1653 1000 250 1223 220 1150 215 978 680 400 806 755 700 260 250 182 560 1000 277 307
GZG805 2323 1500 250 1823 220 1650 190 1028 730 450 916 865 800 260 250 179 560 1040 277 307
GZG905 2336 1500 250 1824 220 1650 188 1078 780 500 1020 965 900 260 250 182 562 1050 265 305
GZG1005 2593 1750 300 2027 205 1900 238 1232 890 550 1127 1075 1000 310 315 221 627 1092 255 295
GZG1105 2671 1700 300 2107 205 1900 238 1374 970 600 1227 660 1100 310 315 226.5 627 1213 88 369
GZG1255 2700 2000 400 2070 218 2030 326 1474 1040 700 1406 758 1250 310 315 226.5 660 1230 100 340
